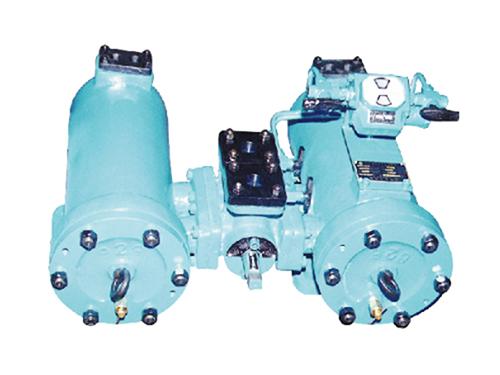

Filtro de fueloil de doble cilindro

Aplicaciones

El filtro de fueloil de doble cilindro SCZL está diseñado para depurar el fuelóleo pesado de los motores diesel.

Características

1. El elemento de filtración usado es un elemento filtrante de vela de baja resistencia al flujo y fácil de mantener.
2. Cuando la presión disminuye al valor nominal, el proceso de filtración se puede transferir a otra cámara sin necesidad de parar el motor.
3. Debajo del filtro se encuentra una cámara de calentamiento capaz de calentar el crudo a través del ingreso de vapor o aceite caliente. Por otra parte, el filtro viene con un indicador de obstrucción de presión diferencial para detectar instantáneamente los cambios de presión. Cuando la presión cae al valor nominal, la alarma avisará automáticamente que es tiempo de efectuar la limpieza.

Parámetros técnicos
  • Al momento de escoger el flujo del filtro debes tener en cuenta la finura, la pérdida de presión y la viscosidad del fueloil.
  • Temperatura de trabajo ≤150℃
  • Presión de trabajo ≤1.6Mpa
  • Presión del medio de calentamiento ≤0.7Mpa
  • Alarma de caída de presión: 0.08Mpa, 0.12Mpa, 0.15Mpa
DN (mm) Flujo nominal (m3 /h)
32 2
40 4
50 7
80 17
Parámetros básicos

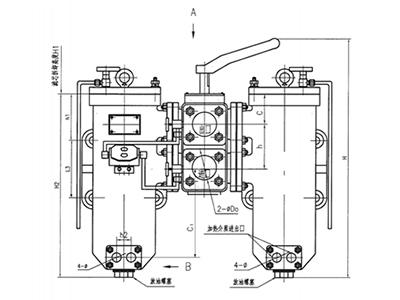

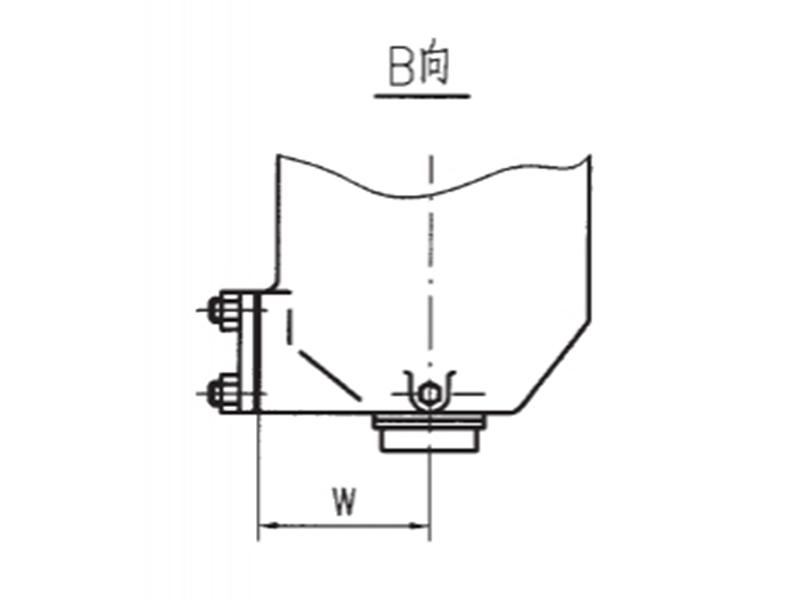

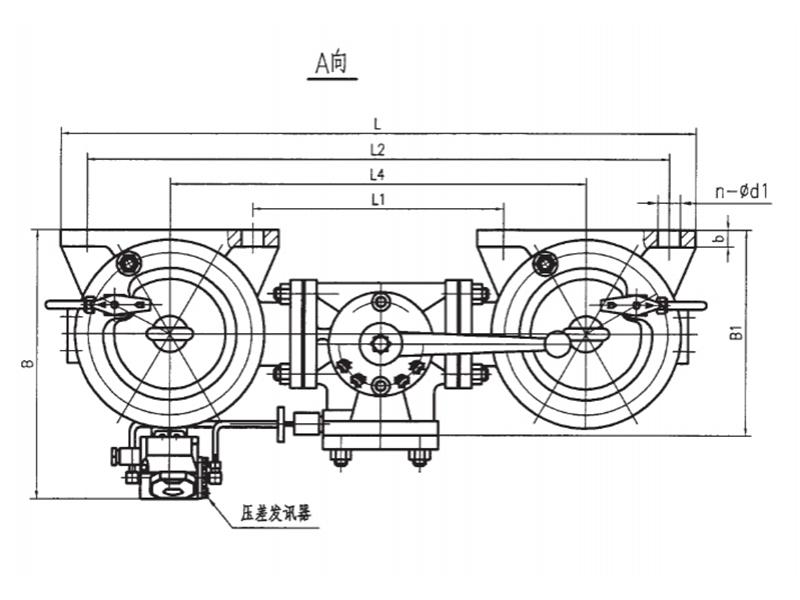

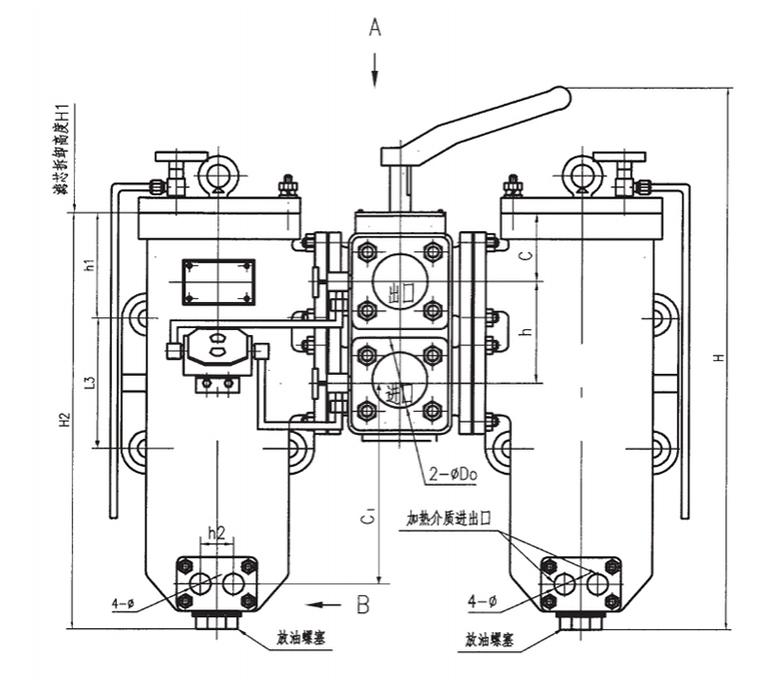

Forma exterior del modelo SCZL XX AZ (XX significa DN)
Diámetro (mm) Dimensiones exteriores (mm) Altura desmontable del elemento de filtración (mm) Dimensiones de conexión de la tubería(mm) Dimensiones de montaje de la tubería (mm) Dimensiones de montaje de la base (mm)
DN H B L H1 Do Φ C h B1 C1 h2 W H2 h1 L1 L2 L3 L4 b n d1
32 560 290 600 360 43 22.5 70 85 185 238 33 95 456 80 220 550 150 385 18 8 22
40 605 290 642 440 49 22.5 80 120 205 230 33 95 492 125 262 592 150 427 18 8 22
50 715 290 642 510 61 22.5 80 120 205 338 33 95 600 125 262 592 150 427 18 8 22
80 970 290 665 540 80 22.5 140 200 220 452 33 95 850 255 285 515 170 450 22 8 22
Nota: De forma opcional ofrecemos la brida de succión y descarga y el indicador de obstrucción de presión diferencial.
