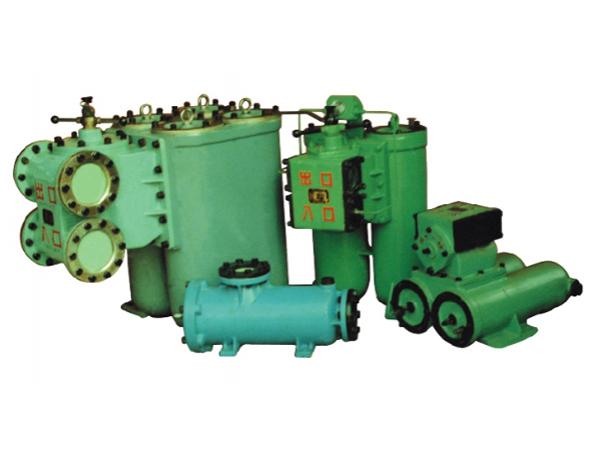

Filtro para depósito de aceite de doble cilindro

Aplicaciones

Los filtros para depósito de aceite de doble cilindro serie SPL se utilizan para filtrar el aceite lubricante y el fuelóleo utilizados en los motores marinos diesel y los motores estacionarios diesel.

Características
  • El filtro para depósito de aceite de doble cilindro serie SPL tiene un área de filtración grande con una menor presión y una mayor impregnación del aceite.
  • Es fácil de mantener y no requiere de limpieza frecuente.
  • Viene con un indicador de obstrucción de presión diferencial que muestra la diferencia de presión de forma inmediata. Cuando su valor alcanza cierto límite, emite automáticamente una alarma para recordar que es hora de limpiar el filtro

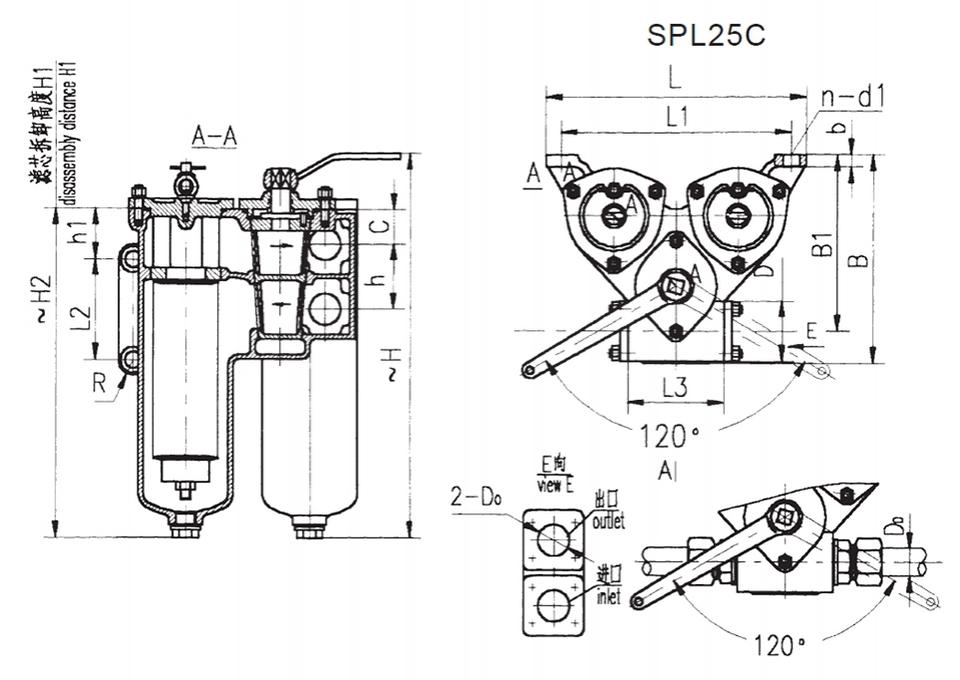

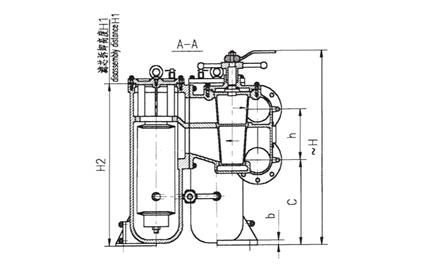

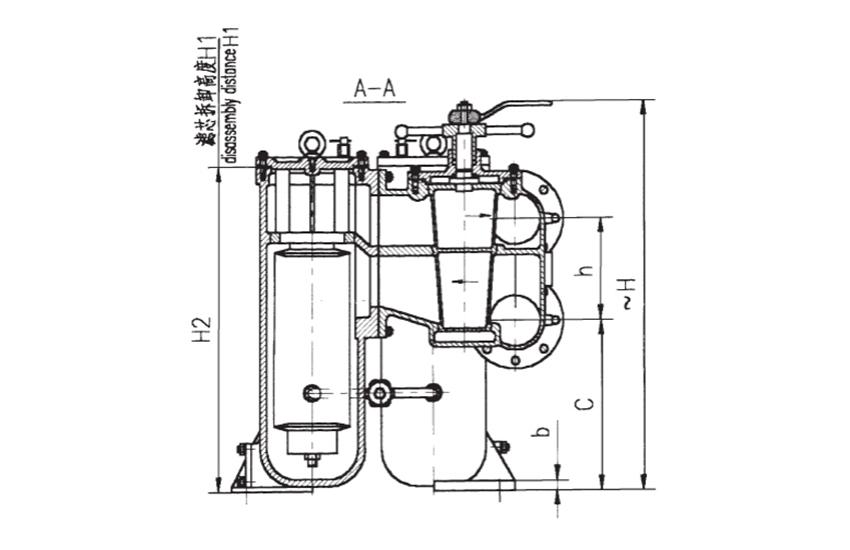

Parámetros de los filtros para depósito de aceite de doble cilindro SPL15, SPL20, SPL25, SPL32 y SPL40
TIPO Diámetro nominal (mm) Tipo de montaje Dimensiones externas (mm) Distancia de desmontaje (mm) Dimensiones de conexión del tubo (mm) Dimensiones de montaje del tubo (mm) Dimensiones de montaje de la base Peso neto (Kg)

DN
H B L H1 D D0 C h L3 B1 H2 h1 L1 L2 b R n d1
SPL15 15 C 328 180 196 260 M30X2 CB500-75 38 55 88 155 291 45 166 80 12 16 4 12 9.5
SPL20 20 C 310 207 260 230 M33X2 CB500-75 34 65 90 177 258 90 230 100 12 15 4 15 11.5

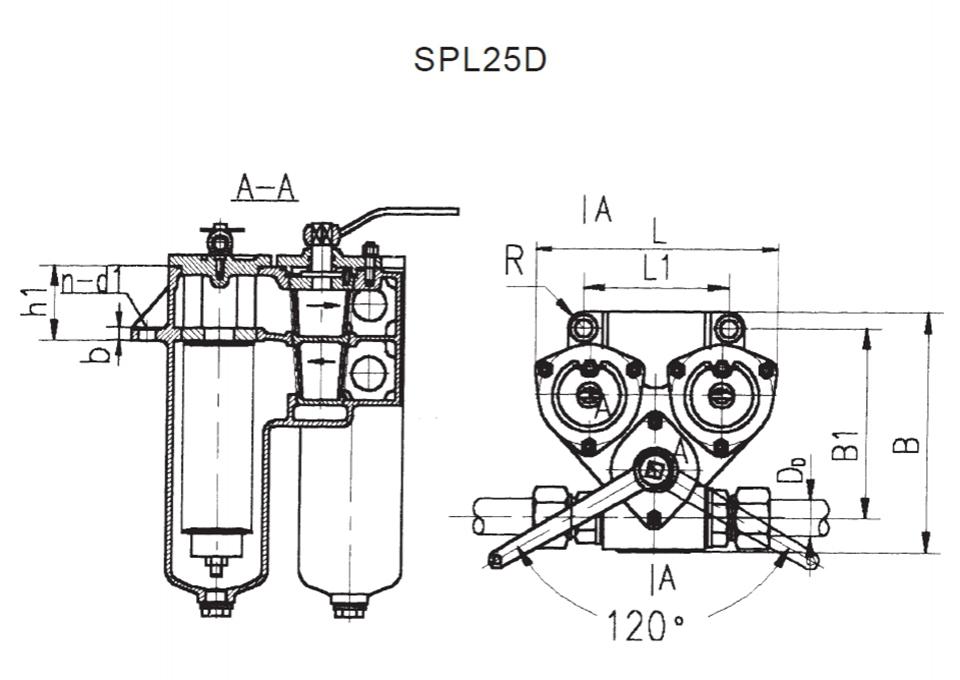

SPL25 25 D 315 323 230 270 M39X2 CB500-75 34 65 90 185 265 70 156
12 15 2 16.5 12
C 205 260 177 50 230 100 4
SPL32 32 D 380 232 200 330 60X60 38 34 65 96 187 330 70 170
12 15 2 16.5 12
C 207 260 175 50 230 100 4
SPL40 40 C 462 261 314 360 60X60 45 43 70 110 224 363 100 274 130 15 20 4 17 22
Nota: Para la instalación, D significa "colgar" y C significa "colocación lateral". La presión diferencial del indicador puede variar.

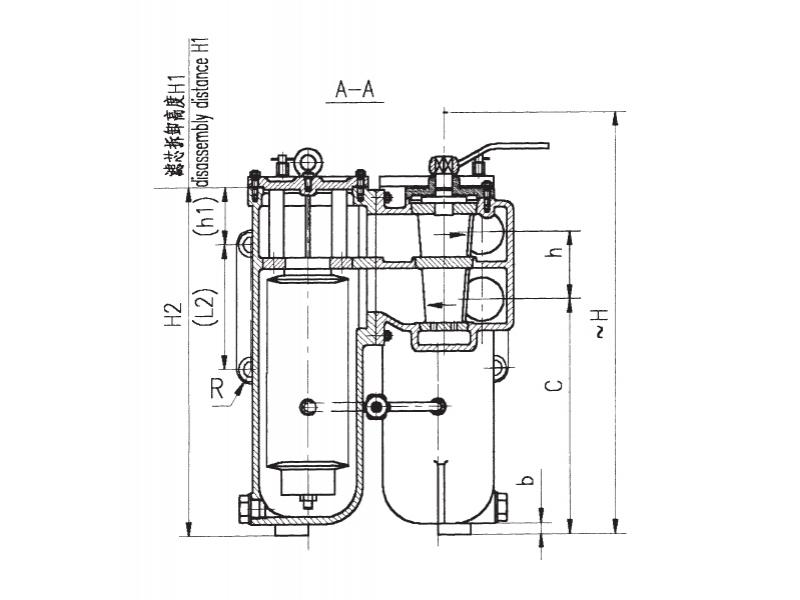

Parámetros de los filtros para depósito de aceite de doble cilindro SPL50, SPL65 y SPL80
TIPO Diámetro nominal (mm) Tipo de montaje Dimensiones externas (mm) Distancia de desmontaje (mm) Dimensiones de conexión del tubo (mm) Dimensiones de montaje del tubo (mm) Dimensiones de montaje de la base (mm) Peso neto (Kg)



H B L H1 D D0 C H L3 B1 H2 h1 L1 L2 b R n d1
SPL50 50 X 447 425 410 425 86X86 57 220 90 140 355 422
260 210 18 25 4 20 85
C 400 355 412 92 350 130
SPL65 65 X 580 453 410 535 100X100 70 365 105 160 375 527
260 210 20 25 4 20 120
C 423 370 517 112 350 150
SPL80 80 X 780 541 492 660 116X116 89 443 124 190 456 650
350 270 20 25 4 22 165

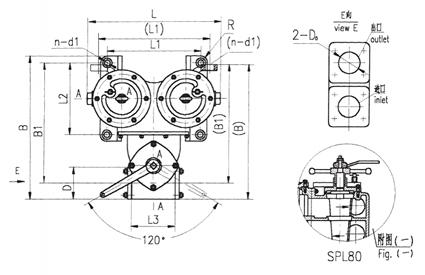

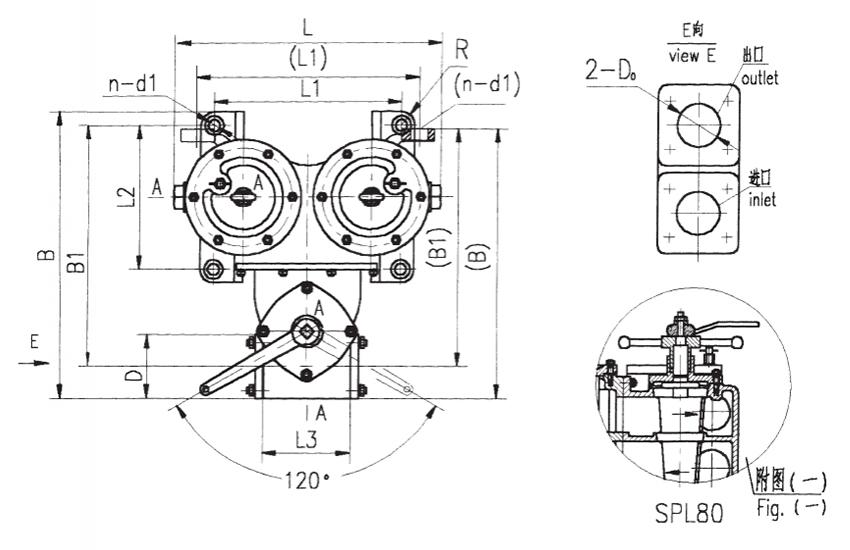

Nota: Para la instalación, X significa colocar por debajo, mientras que C significa colocar lateralmente. Cuenta con mecanismo elevador (Ver figura 1). La presión diferencial del indicador puede variar.

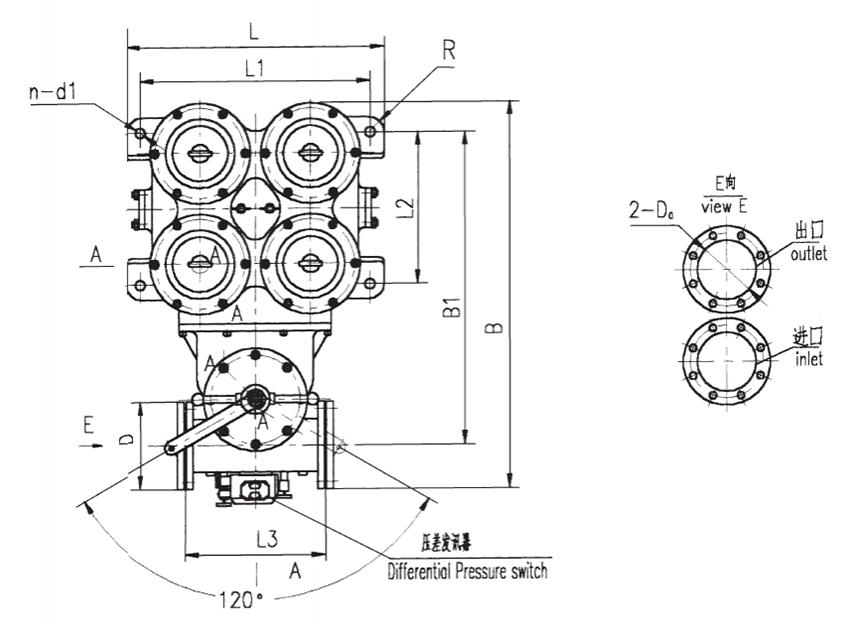

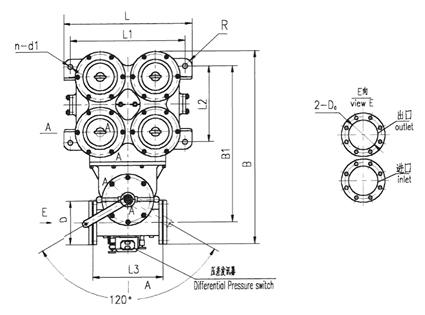

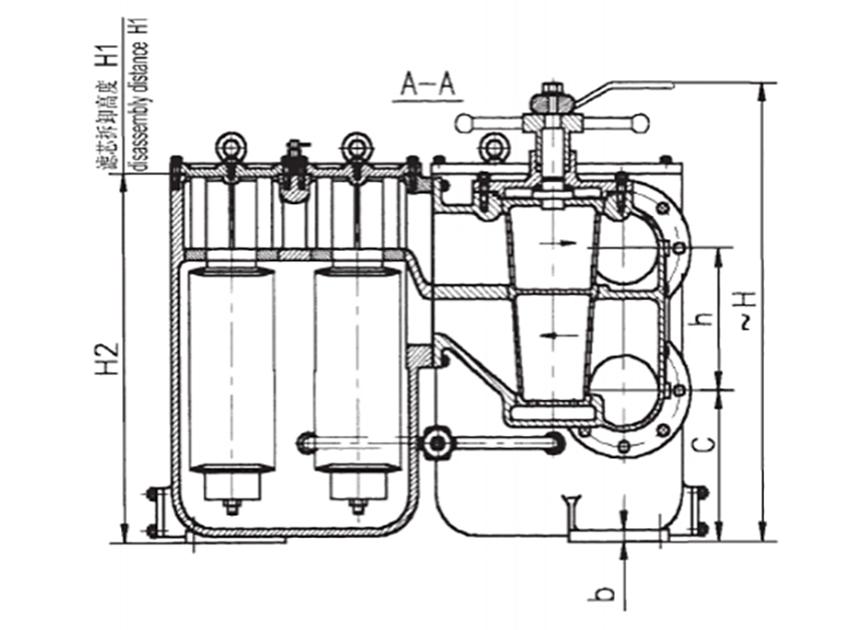

Parámetros de los filtros para depósito de aceite de doble cilindro SPL100 y SPL125
TIPO Diámetro nominal (mm) Dimensiones externas (mm) Distancia de desmontaje (mm) Dimensiones de conexión del tubo (mm) Dimensiones de montaje del tubo (mm) Dimensiones de montaje de la base (mm) Peso neto (Kg)

DN H B L H1 D D0 C h B1 L3 H2 L1 L2 b R n d1
SPL100 100 765 847 560 660 190 108 336 200 687 300 640 500 330 20 32 4 22 370
SPL125 125 850 900 605 760 215 133 420 225 732 340 730 540 370 20 32 4 22 420
Nota: El estándar de la brida es GB573. La presión diferencial del indicador puede variar.
Parámetros del SPL150 and SPL200 filtro para depósito de aceite de doble cilindro
TIPO Diámetro nominal (mm) Dimensiones externas (mm) Distancia de desmontaje (mm) Dimensiones de conexión del tubo (mm) Dimensiones de montaje del tubo (mm) Dimensiones de montaje de la base (mm) Peso neto (Kg)

DN H B L H1 D D0 C h B1 L3 H2 L1 L2 b R n d1
SPL150 150 890 1000 990 790 240 159 380 250 825 400 760 750 460 30 32 4 22 680
SPL200 200 1058 1155 1180 945 310 219 450 315 960 440 910 920 520 30 40 4 24 800
Nota: El estándar de la brida es GB573-65. Existen 3 unidades de filtración con un DN de 150 y 4 unidades de elemento filtrante con un DN de 200. La presión diferencial del indicador puede variar.
