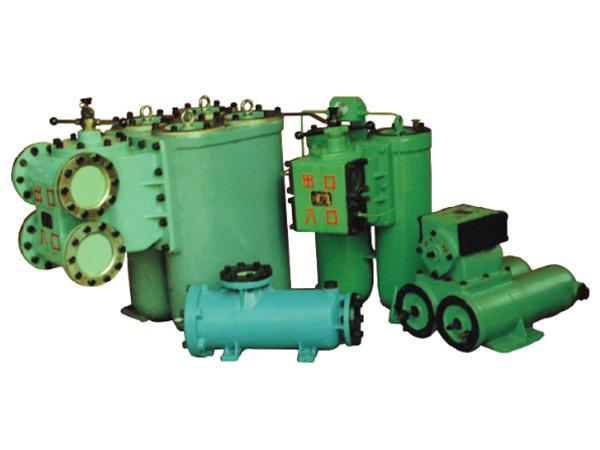

Filtro para depósito de aceite de un solo cilindro (Filtro de fuelóleo y aceite lubricante)
Aplicaciones
Los filtros de depósito de aceite de un solo cilindro serie DPL han sido diseñados para la depuración del aceite lubricante y del fueloil utilizados en los motores diesel marinos y en los motores estacionarios diesel. También se pueden usar en la industria petrolera, la ingeniería química y la generación eléctrica.
Características
- El filtro para depósito de aceite de un solo cilindro DPL posee un área de filtración grande con una menor presión y una mayor impregnación del aceite.
- Es fácil de mantener y no requiere de limpieza frecuente.
- Viene con un indicador de obstrucción de presión diferencial que muestra la diferencia de presión de forma inmediata. Cuando su valor alcanza cierto límite, emite automáticamente una alarma que recuerda la limpieza del filtro

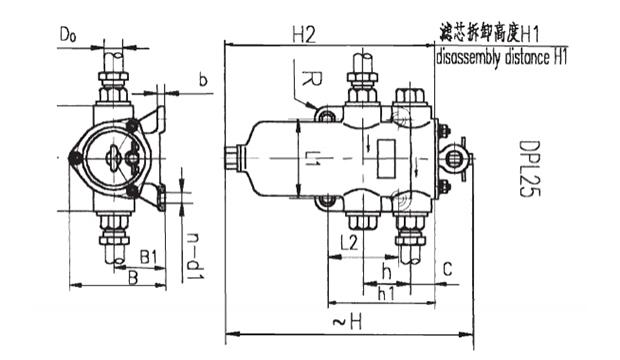

Parámetros del filtro de depósito de aceite de un solo cilindro DPL25
| Diámetro nominal (mm) | Dimensiones externas (mm) | Distancia de desmontaje (mm) | Dimensiones de conexión del tubo (mm) | Dimensiones de montaje del tubo (mm) | Dimensiones de montaje de la base (mm) | Peso neto (Kg) | ||||||||||||
| DN | H | B | L | H1 | D | D0 | C | h | B1 | H2 | h1 | L1 | L2 | b | R | n | d1 | |
| 25 | 315 | 130 | 135 | 270 | M39x2 conector de tubería | 25 | 34 | 60 | 70 | 264 | 139 | 100 | 90 | 12 | 15 | 4 | 16 | 6 |
| Nota: La presión diferencial del indicador puede variar. | ||||||||||||||||||

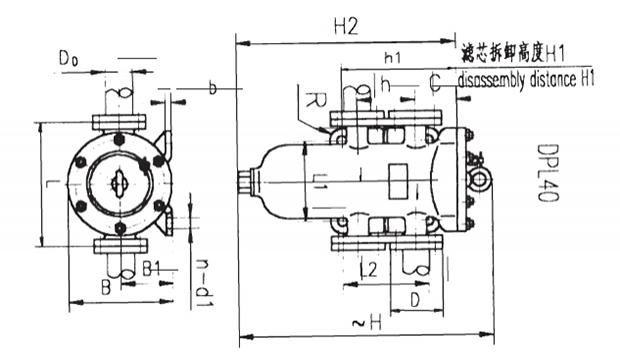

Parámetros del filtro de depósito de aceite de un solo cilindro DPL40
| Diámetro nominal (mm) | Dimensiones externas (mm) | Distancia de desmontaje (mm) | Dimensiones de conexión del tubo (mm) | Dimensiones de montaje del tubo (mm) | Dimensiones de montaje de la base (mm) | Peso neto (Kg) | ||||||||||||
| DN | H | B | L | H1 | D | D0 | C | h | B1 | H2 | h1 | L1 | L2 | b | R | n | d1 | |
| 40 | 440 | 143 | 173 | 360 | 66x66 | 45 | 36 | 70 | 80 | 364 | 177 | 130 | 125 | 14 | 20 | 4 | 18 | 12 |
| Nota: La brida cuadrada tiene un diámetro nominal (DN) de 40 y la presión diferencial del indicador puede variar. | ||||||||||||||||||

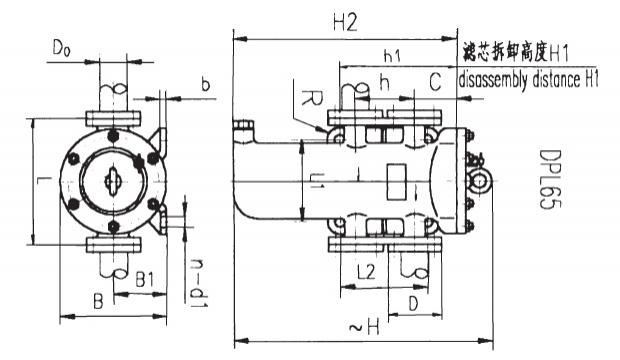

Parámetros del filtro de depósito de aceite de un solo cilindro DPL65
| Diámetro nominal (mm) | Dimensiones externas (mm) | Distancia de desmontaje (mm) | Dimensiones de conexión del tubo (mm) | Dimensiones de montaje del tubo (mm) | Dimensiones de montaje de la base (mm) | Peso neto (Kg) | ||||||||||||
| DN | H | B | L | H1 | D | D0 | C | h | B1 | H2 | h1 | L1 | L2 | b | R | n | d1 | |
| 65 | 580 | 195 | 285 | 535 | 100x100 | 70 | 79 | 105 | 105 | 517 | 261 | 165 | 150 | 18 | 25 | 4 | 22 | 25 |
| Nota: La brida cuadrada tiene un diámetro nominal (DN) de 65 y la presión diferencial del indicador puede variar. | ||||||||||||||||||

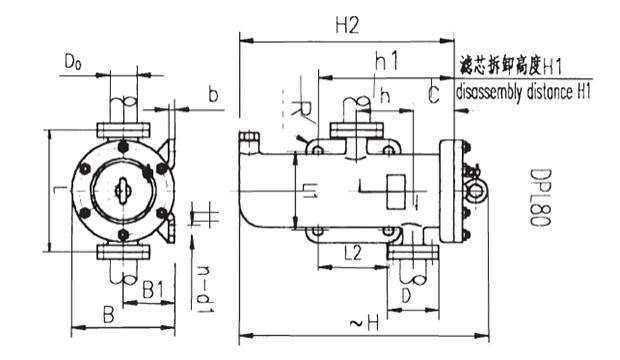

Parámetros del filtro de depósito de aceite de un solo cilindro DPL80
| Diámetro nominal (mm) | Dimensiones externas (mm) | Distancia de desmontaje (mm) | Dimensiones de conexión del tubo (mm) | Dimensiones de montaje del tubo (mm) | Dimensiones de montaje de la base (mm) | Peso neto (Kg) | ||||||||||||
| DN | H | B | L | H1 | D | D0 | C | h | B1 | H2 | h1 | L1 | L2 | b | R | n | d1 | |
| 80 | 700 | 238 | 320 | 685 | ￠185 | 89 | 90 | 120 | 128 | 630 | 310 | 170 | 170 | 18 | 25 | 4 | 22 | 30 |
| Nota: The standard for DPL80 is GB573-65, para el conector roscado de tubería es GB500-75. La presión diferencial del indicador puede variar. | ||||||||||||||||||

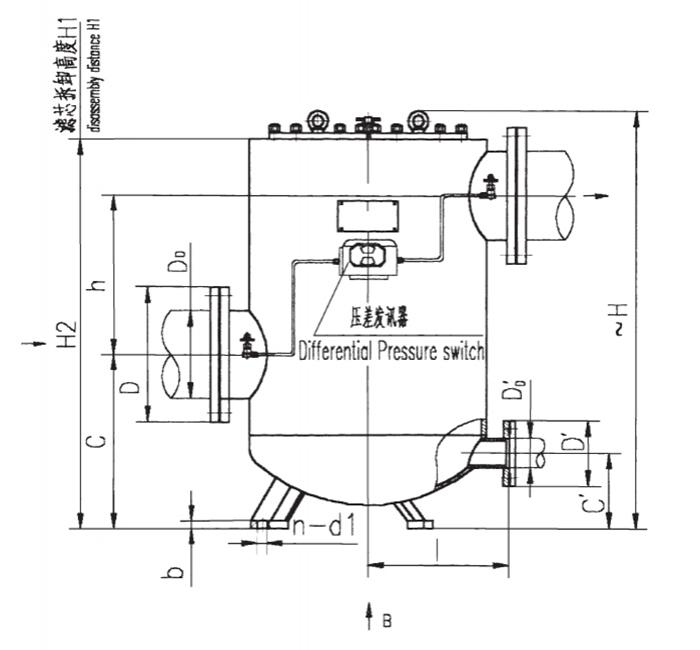

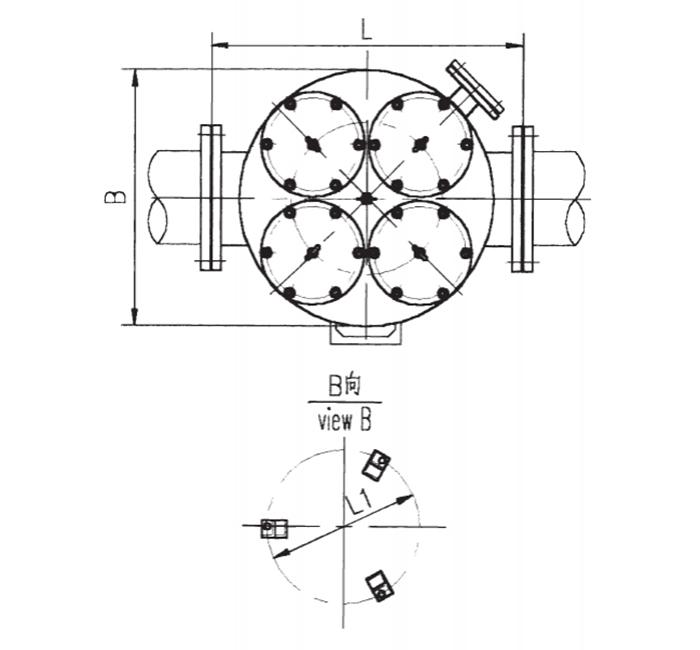

Parámetros de los filtros de depósito de aceite de un solo cilindro DPL100, DPL150 y DPL200
| TIPO | Diámetro nominal (mm) | Dimensiones externas (mm) | Distancia de desmontaje (mm) | Dimensiones de conexión del tubo (mm) | Dimensiones de montaje del tubo (mm) | Dimensiones de montaje de la base (mm) | Peso neto (Kg) | ||||||||||||
| DN | H | B | L | H1 | D | D0 | D' | D0' | C | h | I | C' | H2 | L1 | b | n | d1 | ||
| DPL100 | 100 | 800 | 412 | 528 | 790 | 190 | 108 | 140 | 42 | 290 | 360 | 264 | 150 | 734 | 335 | 18 | 3 | 18 | 115 |
| DPL150 | 150 | 940 | 550 | 660 | 790 | 240 | 159 | 135 | 57 | 380 | 380 | 335 | 180 | 870 | 470 | 20 | 3 | 24 | 160 |
| DPL200 | 200 | 1050 | 612 | 750 | 945 | 310 | 219 | 135 | 57 | 438 | 400 | 368 | 180 | 980 | 550 | 20 | 3 | 24 | 210 |
| Nota: El estándar de la brida es GB573-65 (opcional). Presenta 4 elementos de filtración. La presión diferencial del indicador puede variar. | |||||||||||||||||||
